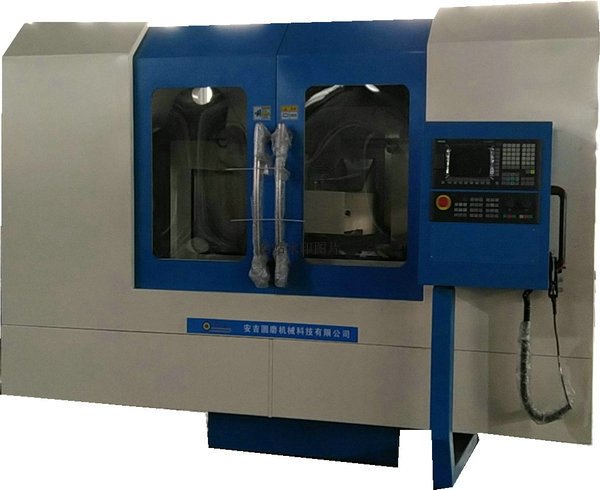

ZDM400 三轴弧形磨床
1、ZDM400三轴弧形磨床采用磨头在Z轴立柱上作上下运动,X轴拖板在床身导轨上作直线运动,Y轴在X轴上垂直移动的形式。床身导轨采用进口直线导轨,滚柱丝杆采用台湾产研磨丝杆;
2、磨头采用全静压结构主轴设计,11KW电机驱动,最高转速2950rpm。砂轮型号(Ф400×40×Ф127mm),磨头主轴跳动≤0.002mm;
3、工作台台面尺寸300mmX600mm;
4、横向进给及垂直进给装置,由伺服电机(≥5N.m)、减速机构、滚珠丝杠、直线导轨。其中垂直轴有制动或自锁装置,并配有绝对值坐标定位。
5、磨床各导轨处均设置润滑点,由电动润滑泵进行润滑。为工作台配备独立供 油箱,进、回管路通过拖链合理布局。
6、电气采用独立电柜,独立操纵台,系统控制磨头,可以3轴连动,自动控制磨头、6个限位Z轴、X轴、Y轴、两个气动装夹,可实现自动控制,自动完成循环磨削。
7、配备新型自动碰面对刀装置,无需对刀加工,节约加工时间,配备自主研发新型高速CBN砂轮,可以根据你的工件材质定制砂轮进行磨削加工;
8、全新全封闭圆弧防水罩壳,外观简洁美观大气,配备吸风系统,和自动冲水系统,内部干净清爽;
